工場の換気ファンが「強・弱」しかなく、本当はもう少しだけ弱く回したい——そんな現場の不満に直接効くのがインバータです。インバータとは、モーターに供給する交流電源の周波数を変えることで、モーターの回転数を無段階に制御する装置を指します。回転数を必要な分だけに絞れるため、ファンやポンプでは消費電力を大きく下げられ、装置の立ち上げ・停止時の機械的なショックもやわらげられます。この記事では、インバータの仕組み、省エネになる理由、サーボやソフトスタータとの違い、そして選び方までを、現場で使える粒度で図解します。
もくじ
この記事の要点
- インバータとは、交流の周波数を変えてモーターの回転数を無段階に制御する装置である。
- 仕組みは「交流→いったん直流→任意周波数の交流」。一度直流に戻してからつくり直す。
- ファン・ポンプは消費電力が回転数のおおよそ3乗で減るため、省エネ効果が大きい（相似則）。
- サーボは位置決め、インバータは速度制御、ソフトスタータは起動緩和と、役割が明確に違う。
- 選定は「モーター容量・負荷の種類・制御したい範囲・上位PLCとの接続」の4点で決まる。
インバータとは？仕組みを図解で解説
インバータとは、直流または固定周波数の交流を、任意の電圧・周波数の交流につくり変える電力変換装置です。製造現場で「インバータ」と言うときは、三相モーターの回転数を変えるための可変電圧可変周波数（VVVF：Variable Voltage Variable Frequency）装置を指すのが一般的です。商用電源は周波数が50Hzまたは60Hzで固定されているため、そのままつなぐとモーターは決まった回転数でしか回りません。インバータを間に入れることで、この周波数を自由に変えられるようになります。

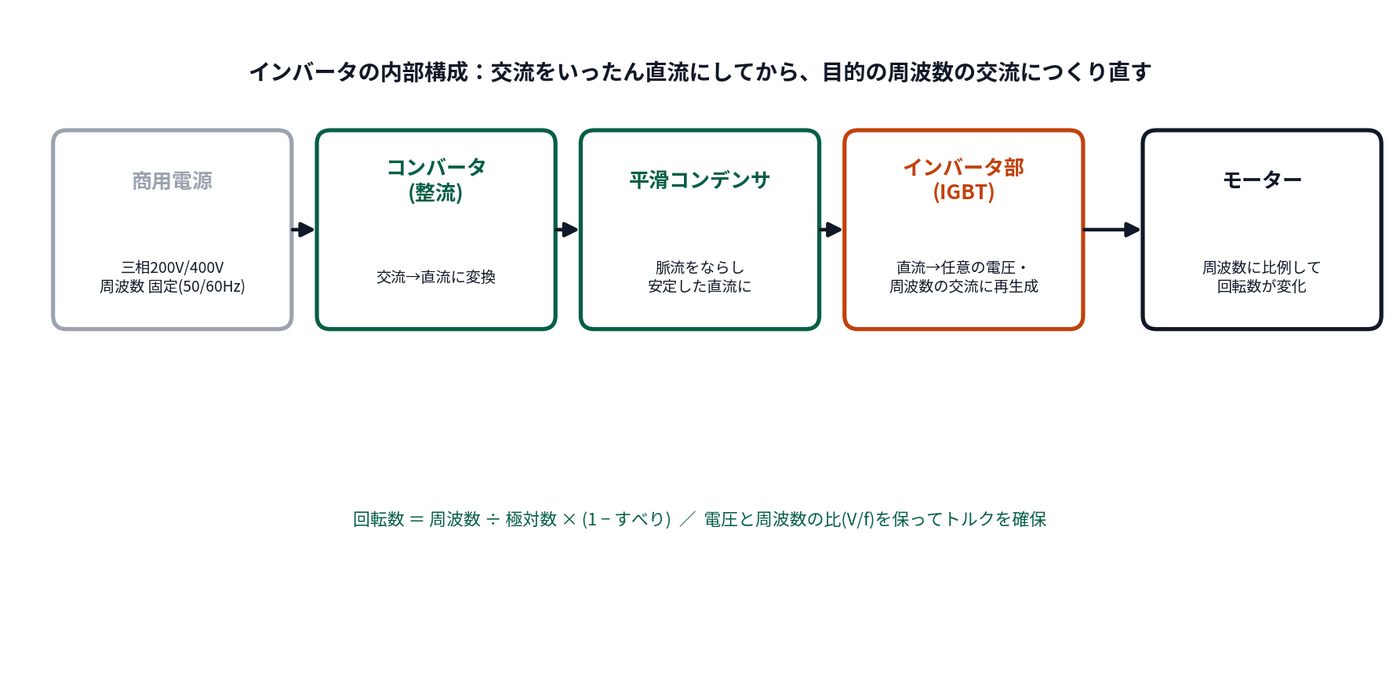

図1のとおり、インバータは内部で3段階の変換を行います。まずコンバータ部で商用の交流を直流に整流し、平滑コンデンサで脈打つ直流をならして安定させます。そのうえでインバータ部（IGBTなどの半導体スイッチ）が、直流を高速にオン・オフして任意の電圧・周波数の交流を再生成します。回転数はおおよそ「周波数 ÷ 極対数 ×（1−すべり）」で決まり、電圧と周波数の比（V/f）を一定に保つことでトルクを確保するのが基本的な制御です。
制御盤というと一般的に後者の盤になり、PLCなどを含む電気部品を全部まとめた盤になります。
ロボットを制御する制御盤とは？構造や注意点を解説！
インバータは単体で置かれるのではなく、上の引用にあるような制御盤の中に、ブレーカ・電磁接触器・PLCなどと一緒に収められます。そして、いつ・どの周波数で回すかという指令は、多くの場合上位のPLCから受け取ります。
PLCにあらかじめ書かれたプログラムによって、装置を動かしたり、周辺機器に動作指令を送ったり
【2026年最新】PLCラダー図とは｜基本5記号・書き方・主要3メーカー比較
つまりインバータは、PLCという「頭脳」からの周波数指令を受けて、モーターという「筋肉」の回転数を実際に変える実行役にあたります。PLCのラダー図側で運転・停止・周波数の上限下限を設計し、その指令をインバータが電力に変換する、という分担です。
なぜインバータで省エネになるのか？
ファンやポンプでは、消費電力が回転数のおおよそ3乗に比例して減るからです。これは流体機械の相似則として知られ、風量や流量を半分にすると消費電力は理論上8分の1近くまで下がる、という関係を示します。従来の「モーターは常に全速で回し、必要量はダンパやバルブで絞る」方式では、絞っても電力はほとんど減りません。インバータで回転数そのものを下げれば、この3乗の効果がそのまま電気代に効いてきます。

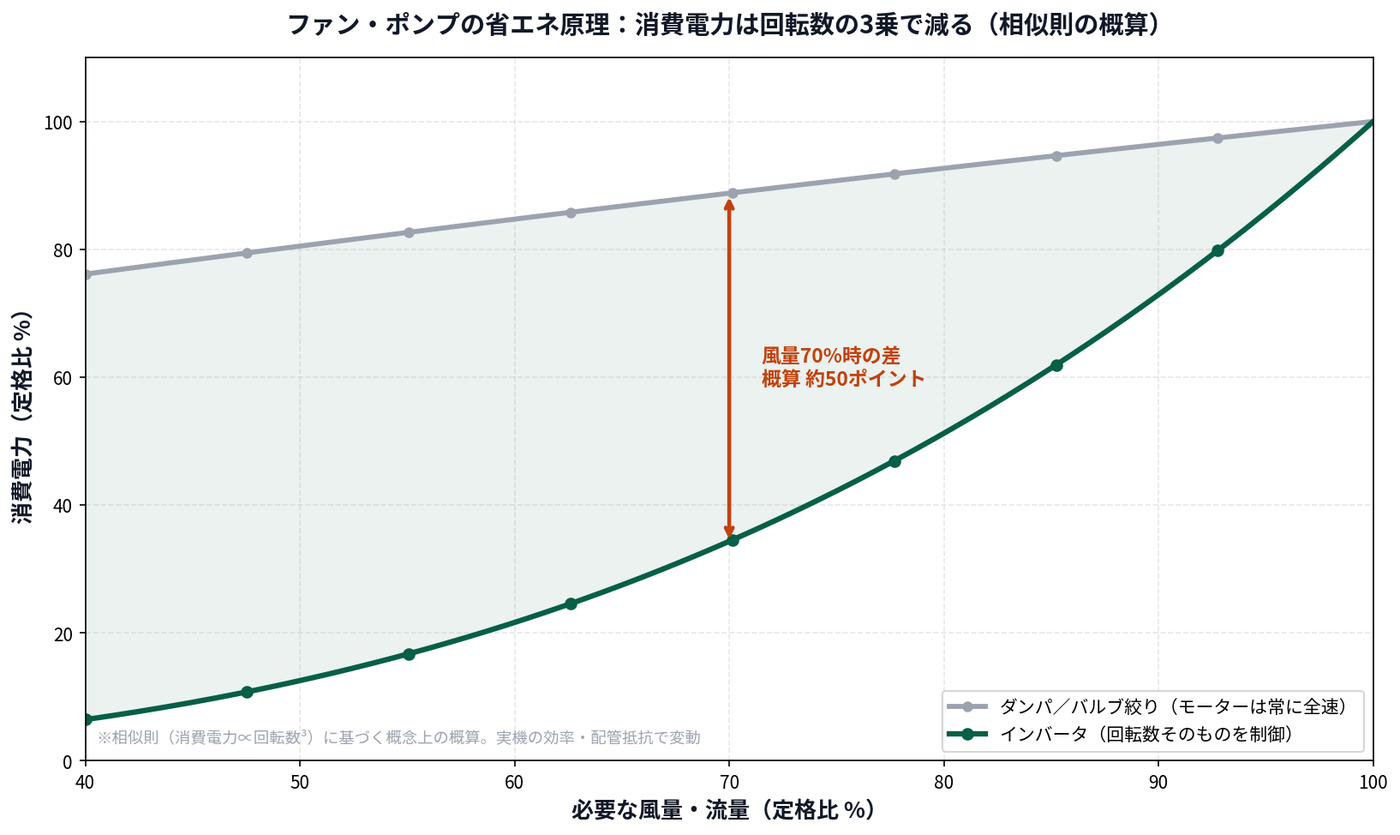

図2は、必要な風量を絞っていったときの消費電力を、2つの制御方式で比べた概算です。ダンパ絞りでは風量を70%に減らしても消費電力は90%近くで高止まりするのに対し、インバータの回転数制御では35%前後まで下がります。空調・給排水・集塵といった「常時運転で負荷に余裕がある」用途ほど、この差が年間の電力量に効いてきます。具体的な節電額は機器の効率や配管抵抗で変わるため、現場では実測ベースの試算が前提です。
| 項目 | ダンパ／バルブ絞り | インバータ（回転数制御） |
|---|---|---|
| 風量70%時の消費電力（概算） | 約90%で高止まり | 約35%まで低下 |
| モーターの回転 | 常に全速 | 必要な回転数まで低下 |
| 起動時の突入電流 | 大きい（定格の数倍） | 緩やかに立ち上げ可能 |
| 機械・ベルトの摩耗 | 起動衝撃が大きい | ソフトな加減速で低減 |
| 導入コスト | 低い（既設のまま） | インバータ本体＋設定が必要 |
インバータ・サーボ・ソフトスタータは何が違う？
結論を先に言うと、インバータは「速度を変えたい」、サーボは「位置を正確に決めたい」、ソフトスタータは「起動の衝撃だけ抑えたい」ときに使う、役割の違う装置です。見た目や接続先が似ているため混同されがちですが、選定を誤るとオーバースペックや能力不足になります。
| 項目 | インバータ | サーボ | ソフトスタータ |
|---|---|---|---|
| 主目的 | 回転数（速度）の制御 | 位置・速度の高精度制御 | 起動時の突入電流抑制 |
| 制御対象 | 汎用三相モーター | 専用サーボモーター | 既設の汎用モーター |
| フィードバック | 基本なし（センサレス可） | エンコーダ必須 | なし |
| 代表的な用途 | ファン・ポンプ・コンベヤ | 位置決め・同期搬送 | 大型ポンプ・コンプレッサ起動 |
| 運転中の速度変更 | 得意（無段階） | 得意（高応答） | 不可（起動のみ） |
たとえば、搬送物を狙った位置でピタリと止めたいならサーボ、コンベヤの速度を品種に合わせて変えたいだけならインバータ、既設の大型ポンプの起動時にブレーカが落ちるのを防ぎたいだけならソフトスタータ、という切り分けになります。
インバータの選び方は？4つの確認ポイント
インバータ選定は、次の4点を順に確認すると外しにくくなります。第一にモーター容量（kW）。インバータの定格はモーター出力に合わせ、起動トルクが必要な負荷では一段上の容量を選ぶこともあります。第二に負荷特性。ファン・ポンプのような二乗低減トルク負荷か、コンベヤ・巻取りのような定トルク負荷かで、適した機種と省エネ効果が変わります。第三に制御したい範囲と応答。広い速度範囲や急加減速が要るかどうか。第四に上位との接続。PLCからアナログ・パルス・産業用通信のどれで指令を送るかを、設計段階で決めておく必要があります。
品質トラブル時に効くのは「文書に書かれていない判断軸」のほうだ
立ち上げと量産を分断する組織構造——生産技術と品質保証が引き継げない「現場知」の正体
選定以上に現場で問題になりやすいのが、パラメータ設定の属人化です。加減速時間・トルクブースト・電子サーマルといった設定値は、なぜその値にしたのかという根拠が引用のような「現場知」として担当者の頭の中に残りがちで、立ち上げた本人が異動すると誰も触れなくなります。設定の意図を、上位PLCの設計意図とあわせて記録・共有できる形にしておくことが、装置を長く安定して使うための鍵になります。
インバータのパラメータや上位PLCの設定意図が、特定の担当者しか分からない状態になっていませんか。設備設定の「なぜ」を組織の資産として引き継ぐ考え方は、こちらで掘り下げています。
自己診断チェックリスト（5項目）
- ファンやポンプを常に全速で回し、風量・流量はダンパやバルブで絞っている。
- モーター起動時のブレーカ落ちや、機械・ベルトのショックに悩んでいる。
- 生産品種ごとにコンベヤ速度を手作業で調整しきれていない。
- インバータのパラメータを設定した人がいないと、誰も設定を触れない。
- 省エネ診断で「動力系（モーター）の電力が大きい」と指摘されたことがある。
2つ以上当てはまるなら、インバータ化や設定情報の整理で改善できる余地があります。
まとめ
インバータとは、交流の周波数を変えてモーターの回転数を無段階に制御する装置で、内部では「交流→直流→任意周波数の交流」という変換を行います。最大の価値は、ファン・ポンプで消費電力が回転数の3乗で減る省エネと、起動衝撃をやわらげる加減速制御にあります。サーボ（位置決め）やソフトスタータ（起動緩和）とは役割が違うため、用途で選び分けることが大切です。導入後は、選定そのものよりもパラメータ設定の意図を残せるかが、装置を長く使えるかどうかを分けます。
よくある質問（FAQ）
インバータとコンバータの違いは？
コンバータは交流を直流に変換する装置、インバータは直流を交流に変換する装置です。製品としての「インバータ」は、内部にコンバータ（整流部）も含み、交流→直流→交流の両方を行ったうえで周波数を変える構成になっています。
インバータを付けるとどのくらい省エネになる？
ファン・ポンプのように負荷を絞る用途では、相似則により回転数を下げた分の3乗で消費電力が減るため、効果が大きくなります。ただし実際の節電量は運転パターン・機器効率・配管抵抗で変わるため、定格運転が中心の用途では効果が小さい場合もあります。導入前に実測ベースで試算するのが確実です。
既設のモーターにインバータは後付けできる？
多くの汎用三相モーターは後付け可能ですが、低速域での冷却低下や、配線が長い場合のサージ電圧などに注意が必要です。インバータ駆動に対応したモーターへの更新や、リアクトル・フィルタの追加が推奨されるケースもあります。
インバータが故障する主な原因は？
多いのは、平滑コンデンサや冷却ファンの経年劣化、粉じん・高温・湿度による環境ストレス、設定不一致による過電流・過負荷トリップです。盤内温度の管理と定期的な清掃・部品寿命の把握が、安定稼働につながります。
出典・根拠
本記事の省エネに関する数値は、ファン・ポンプの相似則（消費電力は回転数の3乗に比例する）に基づく概念上の概算であり、特定機種の実測値ではありません。実際の効果は機器効率・配管抵抗・運転パターンによって変動します。インバータの内部構成（コンバータ・平滑・インバータ部）および回転数とすべりの関係は、三相誘導モーター駆動の一般的な技術原理に基づいて記述しています。導入検討時は、各メーカーの技術資料および省エネ診断の実測値をご確認ください。
