図面に「HRC58±2」と書いてあるけれど、HRCとHV・HBWは何が違うのか——。結論から言うと、硬さは「圧子を押し付けたときのへこみにくさ」を表す指標で、試験方式ごとに圧子の形と測る量が違うだけです。本記事では、ロックウェル・ビッカース・ブリネルの違い、換算の考え方、そして図面での硬さ指示の書き方までを、図解でまとめて解説します。

硬さとは？

硬さとは、材料に圧子（硬い針や球）を押し付けたときの、へこみにくさ・傷つきにくさを表す指標です。値が大きいほど変形しにくく、摩耗や打痕に強い傾向があります。

注意したいのは、硬さは長さや質量のような単一の物理量ではなく、試験方法によって定義される相対的な値だという点です。だからこそ「HRC」「HV」「HBW」と、試験方式ごとに単位（記号）が分かれています。同じ部品でも測り方が変われば数値も変わるため、まずは代表的な3試験の違いを押さえましょう。

硬さ試験にはどんな種類がある？

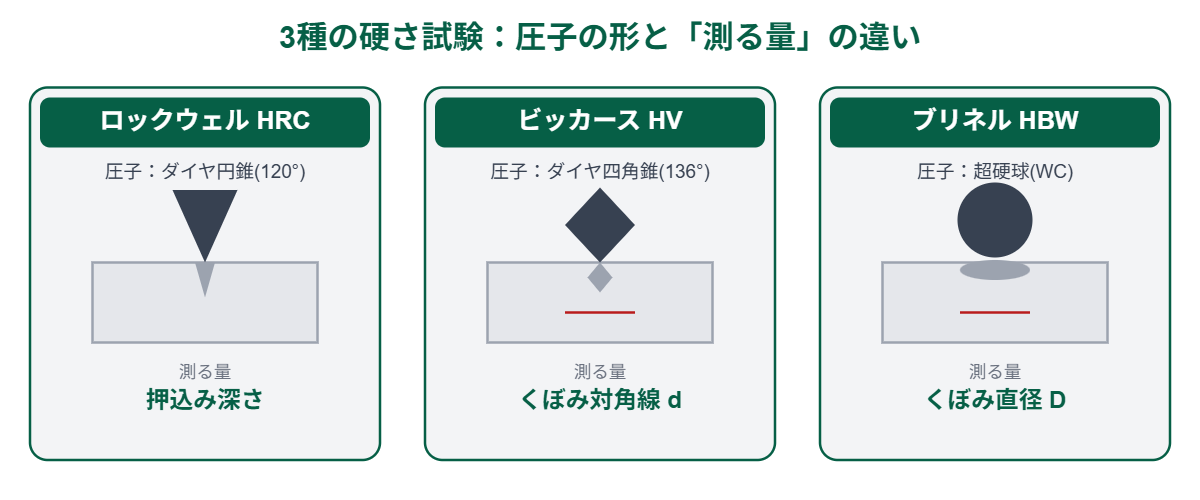

実務でよく使う主要な試験は、ロックウェル・ビッカース・ブリネルの3つです。加えて、大型部品を現場で測る反発式のショア硬さ（HS）もあります。3つの主要試験は、圧子の形と「何を測るか」で区別できます。

ロックウェル（HRC・HRB）は、圧子を押し込んだときの押込み深さから硬さを求めます。測定が速く、熱処理された鋼の検査で最も広く使われます。硬い材料にはダイヤモンド円錐圧子を使うCスケール（HRC）、軟らかい材料には鋼球を使うBスケール（HRB）を用います。

ビッカース（HV）は、四角錐のダイヤモンド圧子で付けたくぼみの対角線の長さを顕微鏡で測ります。荷重を小さくできるため、めっき層や浸炭層など薄い部分、微小な部品の測定に向きます。

ブリネル（HBW）は、超硬合金の球を押し付けてできたくぼみの直径から硬さを算出します。くぼみが大きく、鋳鉄や鋳鋼のように組織が不均一な素材でも平均的な硬さを取りやすいのが特長です。

項目	ロックウェルC（HRC）	ビッカース（HV）	ブリネル（HBW）	ショア（HS）
圧子	ダイヤ円錐120°／鋼球	ダイヤ四角錐136°	超硬球（WC）	ダイヤ付ハンマ（反発）
測る量	押込み深さ	くぼみ対角線 d	くぼみ直径 D	反発高さ
得意な硬さ域	中〜高硬度	全域（微小・薄物）	軟〜中硬度	大型・現場
代表用途	熱処理鋼・工具・軸	めっき/浸炭層・研究	鋳鉄・鋳鋼・素材受入	大型ロール・据付現地
規格（JIS）	Z 2245	Z 2244	Z 2243	Z 2246

3つの試験はどう使い分ける？

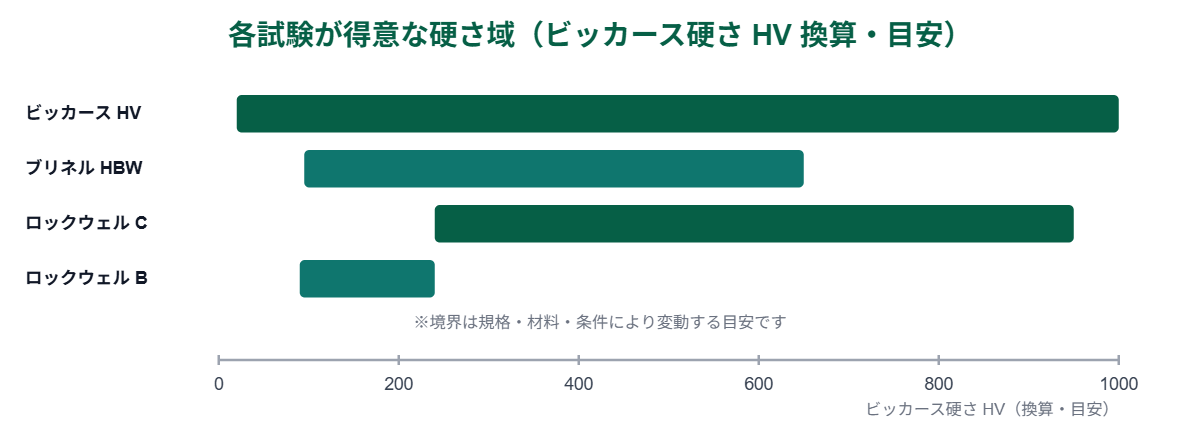

使い分けの基本は、硬い熱処理鋼はロックウェルC、薄物・微小部・めっき層はビッカース、鋳物など不均一な素材はブリネル、です。下の図は、各試験が得意とする硬さの範囲をビッカース硬さ（HV）換算で並べたものです。

ロックウェルCは中〜高硬度の鋼、たとえば焼入れしたS45Cや工具鋼の検査に向きます。ビッカースは荷重を細かく選べるため、硬い材料から薄いめっき層まで一台で測れる汎用性が強みです。ブリネルはくぼみが大きく、鋳鉄のように組織にばらつきがある素材の平均硬さを取りやすい一方、薄物や小物には不向きです。測りたい対象の硬さ域・形状・厚みで選ぶ、と覚えておくと迷いません。

硬さは換算できる？（HRC・HV・HBWの対応）

換算表は存在しますが、材料や硬さ域によって誤差が出るため、あくまで参考値です。試験方式が変われば測っている物理量そのものが違うため、厳密な一対一の関係はありません。図面の合否判定は、指定された試験方式で実測するのが原則です。

ロックウェルC（HRC）	ビッカース（HV）	ブリネル（HBW）	引張強さの目安 σB（MPa）
20	238	226	約745
30	302	286	約945
40	392	371	約1225
50	513	約481	約1590
60	697	適用範囲外	（高強度域）

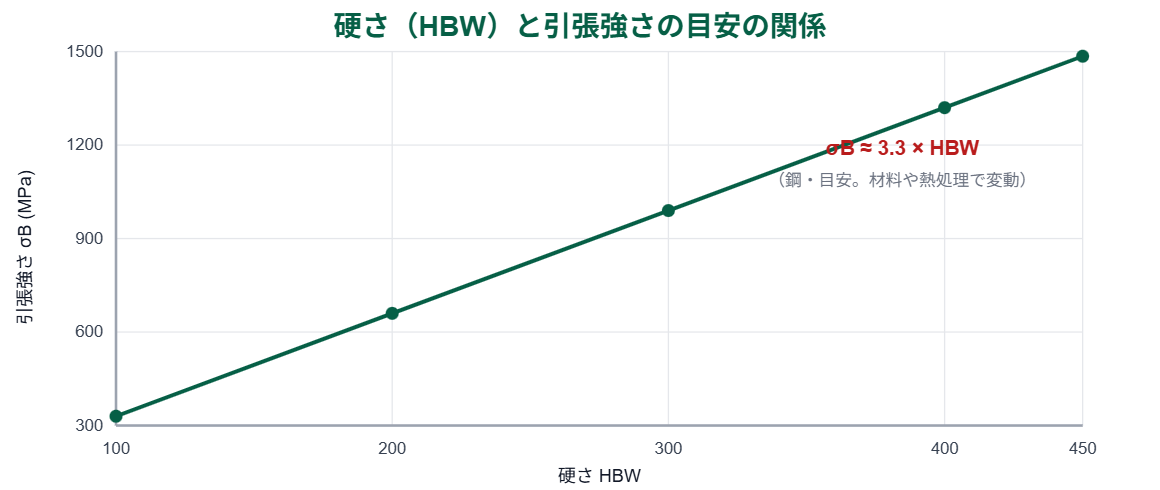

硬さは、材料の強度をおおまかに知る手がかりにもなります。鋼では、引張強さ σB（MPa）が硬さのおよそ3.3倍のHBWで近似できることが経験的に知られています（σB ≒ 3.3 × HBW）。硬さを測れば、破壊試験をしなくても強度の見当がつくわけです。

もっとも、硬さから強度を見積もる際も、最終的にどの強度を設計基準に取るかは別の判断です。強度設計では、次のように「壊れ方」に応じて基準を選びます。

延性材料で「永久変形させたくない」なら、引張強さではなく降伏点を基準に取るのが基本です。

安全率（安全係数）とは｜決め方・計算式・材料別の目安と許容応力の関係を図解で解説【2026年版】

図面での硬さ指示はどう書く？

図面では、「HRC58±2」のように試験記号＋数値＋公差（範囲）で指示します。硬さは熱処理の結果として得られるため、焼入れ・焼戻しなどの熱処理指定とセットで書くのが一般的です。指示のポイントは次の3つです。

• 試験方式を明記する：HRC・HV・HBWは値が異なるため、どの試験で測るかを必ず書く。
• 範囲で指定する：狙い値だけでなく上下限（例：HRC58±2、または58〜62）を示す。
• 部位・深さを指定する：表面だけ硬くする場合は、浸炭・高周波焼入れの有効硬化層深さも併記する。

ここで気をつけたいのが、必要以上に高い硬さを指定してしまうことです。硬さを上げるほど加工や熱処理の手間・コストが増え、場合によっては靭性が下がって欠けやすくなります。「厳しくしておけば安心」という発想には落とし穴があります。

陥りやすいのが「迷ったら厳しくしておけば安心」という発想です。これは強度設計における安全率でも同じ罠として知られています。

寸法公差・はめあいとは｜種類・記号・図面の読み方と選び方を図解で解説【2026年版】

硬さの狙い値が「人の頭」に散らばっていないか？

硬さの狙い値・試験方式・熱処理条件は、図面・材料票・検査成績書・そして担当者の記憶に分かれて存在しがちです。材料をS45CからSCM材へ変更したり工程を見直したりするたびに、「この部品はなぜこの硬さなのか」を毎回たどり直すことになります。

これは硬さに限らず、設計情報が人手の変換に依存すると起きる問題です。部品表（BOM）の変換を扱った記事でも、同じ構造が指摘されています。

変換が人手に残る理由は、担当者の怠慢でも意識の問題でもありません。情報・人・プロセスの3層に分けると構造が見えます。

同じ製品なのに部品表が二つある——E-BOMとM-BOMの変換が人手に頼る構造と、業務OSでそろえられる範囲

硬さの意図（狙い値・試験方式・熱処理・検査基準）を、図面や帳票の中で構造化して持てるかどうかは、品質のばらつきや引き継ぎコストに直結します。こうした業務の構造をどう整えるかに関心があれば、関連記事もあわせてご覧ください。

よくある質問（FAQ）

HRCとHVはどちらを使うべき？

硬い熱処理鋼で速く測るならロックウェルC（HRC）、めっき層や薄物・微小部を精密に測るならビッカース（HV）が基本です。図面で指定された試験方式に合わせて測定します。

硬さと強度は同じもの？

同じではありませんが、関連します。鋼では引張強さがおよそ σB ≒ 3.3×HBW で近似でき、硬さは強度の目安になります。ただし靭性や疲労強度は硬さだけでは判断できません。

硬さ換算表の値はそのまま使ってよい？

参考値としては使えますが、合否判定には使えません。換算は材料・硬さ域で誤差があるため、図面で指定された試験方式で実測するのが原則です。

「HRC58±2」はどういう意味？

ロックウェルCスケールで硬さ58を狙い、公差±2（56〜60）の範囲に収める、という指定です。多くは焼入れ・焼戻しなどの熱処理指定とセットで使われます。

まとめ

硬さは、圧子を押し付けたときのへこみにくさを表す指標で、ロックウェル（HRC）・ビッカース（HV）・ブリネル（HBW）は圧子の形と測る量が違うだけです。硬い熱処理鋼はHRC、薄物・微小部はHV、不均一な素材はHBWと使い分け、換算表はあくまで参考にとどめます。図面では試験方式・範囲・部位を明確にし、過剰な硬さ指定を避けることが、コストと品質の両立につながります。

次に読むべき記事

• 金属材料記号の読み方とは？SS400・S45C・SUS304の意味と違い・使い分けを図解で解説【2026年版】
• 塑性変形とは？弾性変形との違い・応力ひずみ線図・降伏点をわかりやすく解説【2026年版】
• 安全率（安全係数）とは｜決め方・計算式・材料別の目安と許容応力の関係を図解で解説【2026年版】

材料スペックや硬さの狙い値、検査基準が図面や担当者ごとに散らばっていて、変更のたびに判断をやり直している——。そう感じたら、業務のどこに属人化が溜まっているかを棚卸しするところから始められます。

出典

• JIS Z 2245（ロックウェル硬さ試験方法）
• JIS Z 2244（ビッカース硬さ試験方法）
• JIS Z 2243（ブリネル硬さ試験方法）
• JIS Z 2246（ショア硬さ試験方法）
• ASTM E140（Standard Hardness Conversion Tables for Metals：硬さ換算表）
• 引張強さと硬さの関係（σB ≒ 3.3×HBW）は鋼に関する経験則。値は材料・熱処理により変動します。
