「計算上は安全なはずの部品が、なぜか同じ場所から割れる」——設計や品質の現場で、こうした繰り返しの破損に悩んだ経験はないでしょうか。断面全体の平均的な応力（公称応力）は許容応力に十分収まっているのに、穴のふちや段差の隅から亀裂が始まる。その多くは「応力集中」で説明できます。応力集中を知らないまま強度計算を進めると、安全率を大きく取っても壊れる部品が生まれてしまいます。この記事では、応力集中がなぜ起きるのか、応力集中係数（Kt）をどう読むのか、そして設計でどう抑えるのかを、図解を交えて基礎から整理します。

応力集中とは？なぜ問題になるのか

応力集中とは、穴・切欠き・段差など形状が急に変わる場所で、局部的に応力が高くなる現象です。破損の起点は、断面が一様な部分ではなく、こうした「形状が不連続な場所」に集まります。

強度計算では、荷重を断面積で割った公称応力（平均的な応力）を使って安全かどうかを判断します。しかし応力集中がある部品では、局部の最大応力が公称応力を大きく上回ります。公称応力で見れば余裕があっても、局部の最大応力が材料の限界を超えれば、そこから亀裂が入るわけです。「計算は合っているのに壊れる」という現象の多くは、この見落としから起きます。

なぜ穴や切欠き、フィレットで応力が集中するのか？

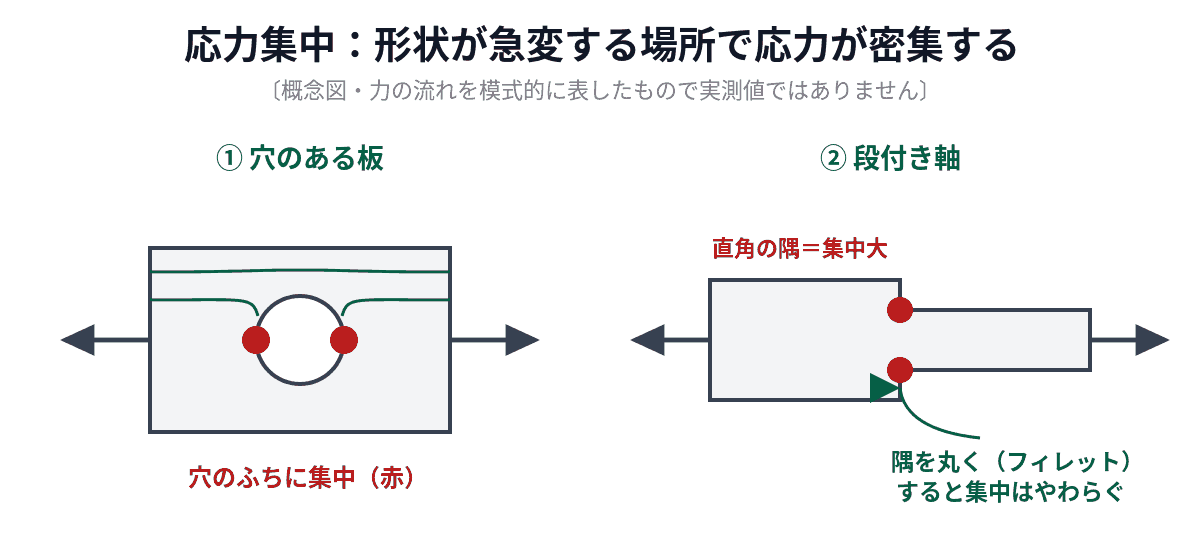

応力が集中するのは、力の流れ（応力の伝わる筋道）が急な形状変化を避けて回り込み、その周囲で筋道が密集するからです。川の流れが橋脚の周りで速くなるのと同じイメージで、断面が急に狭くなる場所や穴のふちで「筋道が混み合う」と考えると直感的です。

典型的な集中箇所は、穴のふち、切欠き（V溝・キー溝）の底、段付き軸の隅、ねじの谷底などです。共通するのは「形状が急に変わる」という点で、変化が急であるほど、また隅が鋭いほど集中は強くなります。

両者の境目の点を降伏点と呼び、強度計算ではこの降伏点以下の応力を許容応力の基準とします。

塑性変形とは？弾性変形との違い・応力ひずみ線図・降伏点をわかりやすく解説【2026年版】

許容応力は降伏点をもとに決めますが、その基準に照らすべきは「平均的な公称応力」ではなく「局部の最大応力」です。応力集中を無視すると、この最大応力を見落としてしまいます。

応力集中係数（Kt）とは？どう読むのか

応力集中係数（Kt）とは、局部の最大応力が公称応力の何倍になるかを表す数値で、Kt＝最大応力 ÷ 公称応力で定義されます。Kt＝1なら集中なし（なめらかな断面）、Kt＝3なら局部で3倍の応力がかかっているという意味です。

古典的によく知られた例が、十分に広い板にあいた円孔です。この場合、孔のふちの応力は公称応力の約3倍（Kt≒3）になることが理論的に導かれています。つまり、穴を一つあけるだけで、その周囲の応力は3倍になり得るということです。Ktは形状（穴や隅の寸法比）だけで決まり、材料の種類には基本的によりません。

設計実務では、Ktは形状ごとにまとめられた「応力集中係数の線図（Petersonのチャートなどが有名）」から読み取るか、有限要素解析（FEM）で求めます。正確な数値は寸法比や荷重の種類（引張・曲げ・ねじり）で変わるため、上表はあくまで大小関係をつかむための目安として扱ってください。

注意したいのは、強い材料を選べば安全というわけではないことです。材料の強度は設計上の余裕（安全率）とセットで考える必要があります。

ねじ・ボルトの種類とは？六角ボルト・小ねじ・タッピンねじの違いと強度区分・図面での呼び方を図解で解説【2026年版】

応力集中でも同じことが言えます。Ktは形状で決まるため、材料を強いものに替えても集中そのものは減りません。局部の最大応力を下げたいなら、まず形状を見直すのが先です。

応力集中を減らすには？設計での対策

応力集中を減らす基本は、断面変化をできるだけなだらかにすることです。現場で使いやすい対策を挙げます。

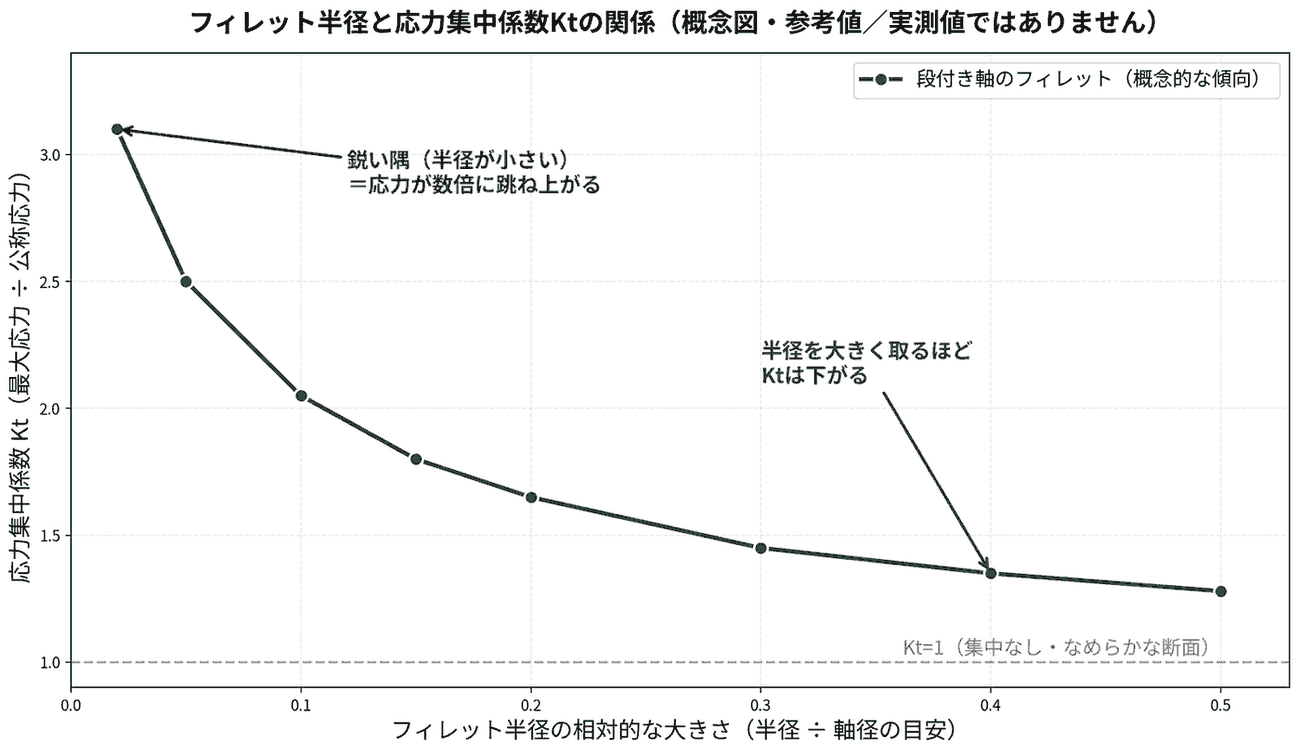

• フィレット（隅の丸み）を大きく取る：段付き部の直角隅は避け、可能な範囲で大きなR（半径）を付ける。最も効果が高く、コストもかからない基本対策です。
• 断面変化をなだらかにする：太さが急に変わる箇所をテーパー（傾斜）でつなぎ、変化を分散させる。
• 逃げ溝・応力緩和溝を設ける：あえて緩やかな溝を追加し、応力の急変を和らげる。
• 穴や切欠きを高応力部から離す：荷重の伝わる主経路上に穴を置かない。複数穴は間隔を空ける。
• 加工の切り口・きずを残さない：鋭い工具跡や打痕は微小な切欠きとして働くため、仕上げや面取りで整える。

これらは特別な材料も追加費用も要らず、図面上の指示だけで効くものが多いのが特徴です。裏を返せば、フィレット指示の抜けや「R指示なし＝直角」の放置が、そのまま破損リスクとして残ってしまうということでもあります。

設計OSは図面・部品表・設計変更を一気通貫させる業務エージェント基盤。DRはこの一気通貫の中で「決定の場」として位置づけ直すと、記録と通知が自動で続く。

設計DRが形骸化する5つの理由と、AIエージェントで補える部分・補えない部分

「どこに応力が集中し、過去にどう割れたか」という知見は、本来もっとも価値のある設計ノウハウであり、デザインレビュー（DR）で共有され次の設計へ引き継がれるべきものです。ところが多くの現場では、それがベテランの頭の中や個別の図面に散らばったままで、DRも形式的な確認に終わりがちです。応力集中への対策を毎回ゼロから考え直すのではなく、判断の基準としてそろえておく——ここに業務改善の余地があります。

自己診断チェックリスト

• 強度計算で「局部の最大応力」ではなく「公称応力」だけを見て判断していないか
• 段付き部やブラケットの隅に、R（フィレット）指示が抜けている図面はないか
• 過去に割れた部品と同じ形状・同じ隅の処理を、今も繰り返し描いていないか
• 穴や切欠きが、荷重の伝わる主経路の上に置かれていないか
• 「強い材料に替えたから大丈夫」と、形状を見直さずに済ませていないか

よくある質問（FAQ）

応力集中係数はどこで調べればよいですか？

形状ごとにまとめられた応力集中係数の線図（Petersonのチャートが代表的）から読み取るのが基本です。標準的な形状に当てはまらない場合や、より正確な値が必要な場合は、有限要素解析（FEM）で局部の最大応力を求めてKtを算出します。

安全率を大きく取れば応力集中は気にしなくてよいですか？

いいえ。安全率は公称応力に対する余裕であり、局部で数倍になる応力集中を自動的に吸収するわけではありません。Ktが大きい形状では、安全率を大きく取っても局部の最大応力が限界を超えることがあります。まず形状で集中を下げ、その上で安全率を設定するのが順序です。

繰り返し荷重（疲労）では応力集中の影響は変わりますか？

疲労破壊では応力集中の影響がとくに大きくなります。繰り返し荷重を受ける部品は、応力集中部から微小な亀裂が発生・進展して破断に至ることが多く、静的な荷重よりも隅の処理が寿命を大きく左右します。動く部品ほどフィレットや面取りを丁寧に設計することが重要です。

まとめ：形状を見直すことが最初の一歩

応力集中は、穴・切欠き・段差で局部的に応力が高まる現象で、「計算上は安全なのに壊れる」多くの原因になります。公称応力ではなく局部の最大応力で判断すること、応力集中係数Ktで集中の度合いをつかむこと、そしてフィレットを大きく取り断面変化をなだらかにすること——この三つが基本です。強い材料に頼る前に、まず形状を見直しましょう。そして「どこに集中し、過去にどう割れたか」という知見を個人任せにせず、設計の判断基準としてそろえていくことが、同じ破損を繰り返さない近道になります。

設計・調達・品質にまたがる業務の課題を整理したい方は、無料の業務診断をご活用ください。業務診断を申し込む

次に読むべき記事

• 安全率（安全係数）とは｜決め方・計算式・材料別の目安と許容応力の関係を図解で解説【2026年版】
• 塑性変形とは？弾性変形との違い・応力ひずみ線図・降伏点をわかりやすく解説【2026年版】
• 寸法公差・はめあいとは｜種類・記号・図面の読み方と選び方を図解で解説【2026年版】

出典

• 円孔まわりの応力が公称応力の約3倍（Kt≒3）になることは、弾性論における古典的な結果（キルシュの解）として材料力学の標準的な教科書で扱われています。
• 形状別の応力集中係数の数値は、R. E. Peterson『Stress Concentration Factors』などの線図集に基づく一般的な目安です。本文・図中の数値は傾向を示す参考値であり、実際の設計では寸法比・荷重条件に応じた値を用いてください。
• 許容応力・安全率との関係は、当メディア「安全率（安全係数）とは」記事および関連するJIS規格の考え方に準拠しています。
