工場の自動化で使うセンサの種類とは｜近接・光電・ファイバ・超音波の違いと選び方を図解で解説【2026年版】

工場の自動化ラインで「物体があるか・通過したか・位置はどこか」を判断しているのがFAセンサです。種類が多く「近接センサと光電センサは何が違うのか」「どれを選べばよいのか」で迷う場面は少なくありません。結論を先に述べると、センサ選びは検出対象・検出距離・設置環境・応答速度の4つを順に確認すれば大きく外しません。本記事では代表的なセンサの種類と検出のしくみ、選び方の基準を図解で整理します。

FAセンサとは？種類はどう分けられる？

FAセンサとは、工場の設備や装置が「物体の有無・位置・通過・距離」などを自動で判断するために使う検出機器の総称です。最も大きな分け方は、検出対象に直接ふれるかどうかで、接触式（物体が押す力でON/OFFするリミットスイッチ）と、非接触式（離れた場所から検出する近接・光電・超音波センサ）に分かれます。次の図は、現場でよく使う4つのファミリーを、検出原理・検出対象・距離の目安で並べたものです。

センサは単独で価値を持つわけではありません。検出した信号は多くの場合PLC（プログラマブルロジックコントローラ）に入力され、装置の動作判断に使われます。次の引用が示すように、PLCはセンサ入力をもとにプログラムへ沿って装置を動かします。

PLCにあらかじめ書かれたプログラムによって、装置を動かしたり、周辺機器に動作指令を送ったりということをしています。

【2026年最新】PLCラダー図とは｜基本5記号・書き方・主要3メーカー比較とAI自動生成を図解で解説

つまりセンサは、自動化の「目」として現場の状態を電気信号に変換し、制御の起点をつくる役割を担います。センサそのものも、FA機器という大きなくくりのなかの一分類です。

そして、FAを実現する機器がFA機器。工場の省人化やコスト削減を実現するにはFA機器が必要不可欠です。

FA機器とは？種類や導入するメリットについて詳しく解説

近接センサとは？光電センサとの違いは？

近接センサとは、物体が一定の距離内に近づいたことを非接触で検出するセンサで、検出原理は磁界または電界です。一方の光電センサは光を使って検出します。両者の最大の違いは「使うエネルギーと検出距離」で、近接センサは数mm〜数十mmの近距離が得意、光電センサは方式しだいで数m〜100m級の長距離まで対応できます。

近接センサの誘導形と静電容量形は何が違う？

誘導形近接センサは金属だけを検出します。コイルがつくる高周波磁界に金属が近づくと、金属表面に渦電流が生じてエネルギーが変化し、これを検出する原理です。対して静電容量形は、電極と物体のあいだの静電容量の変化を見るため、金属に加えて樹脂・木材・液体・粉体など、ほぼ全ての物体を検出できます。「金属だけを確実に拾いたい」なら誘導形、「材質を問わず有無を見たい」なら静電容量形が基本の使い分けです。

光電センサの3方式（透過形・回帰反射形・拡散反射形）の違いは？

光電センサは光の送り方で3方式に分かれます。透過形は投光器と受光器を向かい合わせ、光がさえぎられたかで検出する方式で、検出距離が長く安定性も高いのが特徴です。回帰反射形は反射板に光を当てて戻りを見る方式で、配線が片側で済みます。拡散反射形は物体そのものの反射光を見る方式で、設置は簡単ですが対象の色や表面状態の影響を受けやすくなります。狭い場所や微小物には、光ファイバで光を導くファイバセンサも使われます。

センサの種類	検出原理	検出対象	検出距離の目安	代表的な用途
リミットスイッチ（接触式）	接触の力でON/OFF	直接ふれられる物体	接触（ほぼ0）	ストッパ・扉開閉・原点
誘導形 近接センサ	磁界（渦電流）	金属のみ	数mm〜数十mm	金属部品の有無・位置決め
静電容量形 近接センサ	電界（静電容量）	金属・樹脂・液体など	数mm〜数十mm	液面・粉体・非金属検出
透過形 光電センサ	光のさえぎり	不透明体（方式で透明も）	〜100m級	長距離・通過検出
回帰反射形 光電センサ	反射板からの戻り光	不透明体	〜10m級	搬送ライン・片側配線
拡散反射形 光電センサ	物体からの反射光	不透明体	1m前後	近距離の有無検出
超音波センサ	音波の反射時間	透明体・液面・色不問	数cm〜数m	液面・透明フィルム・測距

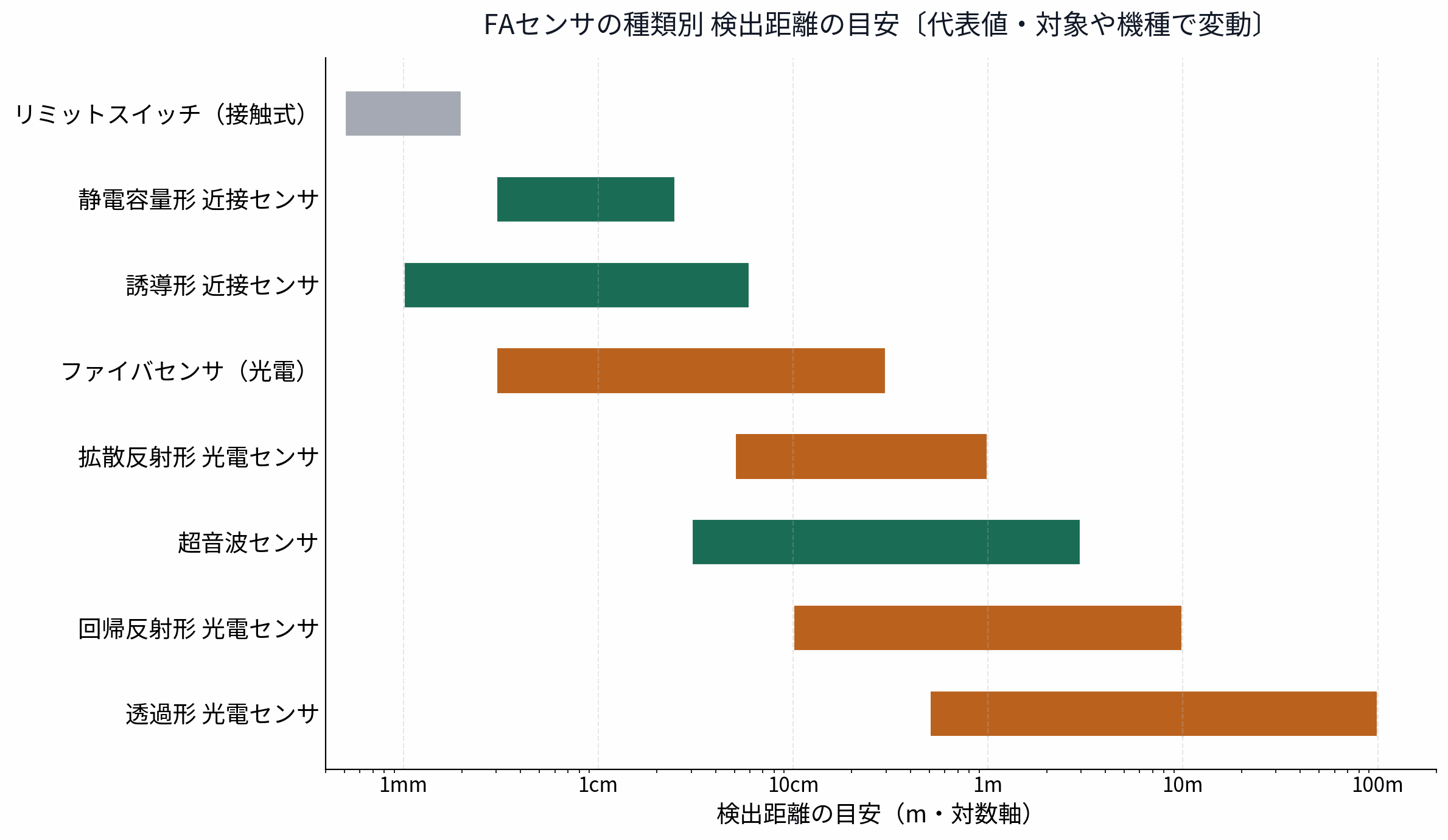

検出距離の目安を視覚的にとらえると、用途ごとの守備範囲が見えてきます。近距離は近接センサ、中〜長距離は光電センサ、透明体や液面は超音波センサが補う、という棲み分けです。

センサの種類を理解したら、次は「自分の工程ではどれを選ぶか」です。判断材料がそろっていれば選定は速く、属人化もしにくくなります。逆にいえば、機器の知識よりも、その判断を仕組みとして残せているかが現場の差になります。

ERPは「お金とモノの記録台帳」、PLMは「図面とBOMの保管庫」であり、いずれも「業務そのもの」を実行する仕組みではない。

生産技術OSとは——立ち上げ・保全・改善を統合する業務エージェント基盤

センサの選び方は？失敗しない4つの基準とは？

センサ選びで失敗しないための基準は、①検出対象 ②検出距離 ③設置環境 ④応答速度の4つです。この順に確認すれば、候補は自然と絞り込まれます。

①検出対象では、金属か非金属か、透明体や液面かを確認します。金属だけなら誘導形近接、材質を問わないなら静電容量形や光電、透明体・液面なら超音波が候補です。②検出距離は、図2の守備範囲を目安に、検出したい距離に余裕をもって収まる方式を選びます。③設置環境では、粉じん・水・油・外乱光の有無を見ます。光電センサはレンズの汚れや外乱光の影響を受けやすいため、汚れが激しい環境では近接センサや超音波センサが有利な場面があります。④応答速度は、高速で流れる物体を取りこぼさないために必要な検出スピードで、ラインのタクトタイムから逆算します。

確認の基準	見るポイント	向いているセンサの例
①検出対象	金属／非金属／透明体・液面	金属=誘導形近接／非金属=静電容量形・光電／透明・液面=超音波
②検出距離	必要距離に余裕があるか	近距離=近接／中〜長距離=光電（透過・回帰反射）
③設置環境	粉じん・水・油・外乱光	汚れに強い=近接・超音波／クリーン環境=光電
④応答速度	タクトに間に合う検出速度	高速=光電（応答が速い機種）／一般=近接

4基準で候補を絞ったら、最後は実機での検出テストで確認します。カタログの検出距離はあくまで標準条件での目安であり、対象の色・表面・取り付け角度で実際の値は変わるためです。

FAQ｜FAセンサのよくある質問

近接センサと光電センサ、迷ったらどちらを選ぶ？

検出対象が金属で距離が近いなら近接センサ、対象が金属以外だったり距離が数十cm以上あるなら光電センサが基本の候補です。設置環境が汚れやすい場合は、レンズ汚れに弱い光電センサより近接センサや超音波センサが安定することがあります。

透明なフィルムやガラスを検出したいときは？

透明体は光を透過してしまうため、一般的な拡散反射形の光電センサでは検出が難しい場合があります。透明体専用の光電センサや、色や透明度の影響を受けにくい超音波センサが候補になります。

リミットスイッチはもう使われていない？

いいえ、現在も広く使われています。接触式は構造がシンプルで、確実に動作し、扉の開閉確認や機械の原点確認など「確実性が最優先の用途」では非接触式より好まれる場面があります。非接触式と用途で使い分けるのが実務です。

センサの出力はそのままPLCにつなげる？

多くのFAセンサはPLCの入力に接続することを前提に作られていますが、出力形式（NPN/PNP、接点出力など）やケーブルの種類を入力仕様に合わせる必要があります。配線前にセンサとPLC双方の仕様書を確認しましょう。

まとめ｜センサ選びは「4基準」と「判断を残すしくみ」で

FAセンサは接触式と非接触式（近接・光電・超音波）に大別され、検出対象・距離・環境・応答速度の4基準で選べば大きく外しません。重要なのは、選定や保全の判断を特定の担当者の頭の中に留めず、業務の仕組みとして残すことです。センサの選び方や設備の判断基準が人によってばらついていると感じる場合は、現場の業務を一度棚卸ししてみることをおすすめします。
