ノギスとマイクロメータの違いは？読み方・使い分け・測定誤差の原因を図解で解説【2026年版】
この記事の要点
- ノギスとマイクロメータの最大の違いは読み取れる細かさ。ノギスは0.05mm、マイクロメータは0.01mmが標準です。
- ノギスは外側・内側・深さ・段差を1本で測れる汎用機、マイクロメータは狭い範囲を精密に測る専用機です。
- 使い分けの目安は図面公差が0.1mmを切るかどうか。切るならマイクロメータを選びます。
- 測定値がばらつく主因は、測定力・温度・アッベの原理・視差の4つです。
- 測定器を精密にしても、判定基準と測定条件が共有されていなければ合否のばらつきは残ります。
図面に「20±0.02」と書かれた寸法を、手元のノギスで測ってよいのか。同じ部品を先輩が測ると通るのに、自分が測ると外れる。製造業の現場で測定器を手に取る人なら、一度は突き当たる疑問です。
この記事では、ノギスとマイクロメータの違いを「測れる対象」「読み取れる細かさ」「測定誤差の出方」の3点で整理し、どちらを選べばよいかの判断基準までを図解でまとめます。
ノギスとマイクロメータの違いは？

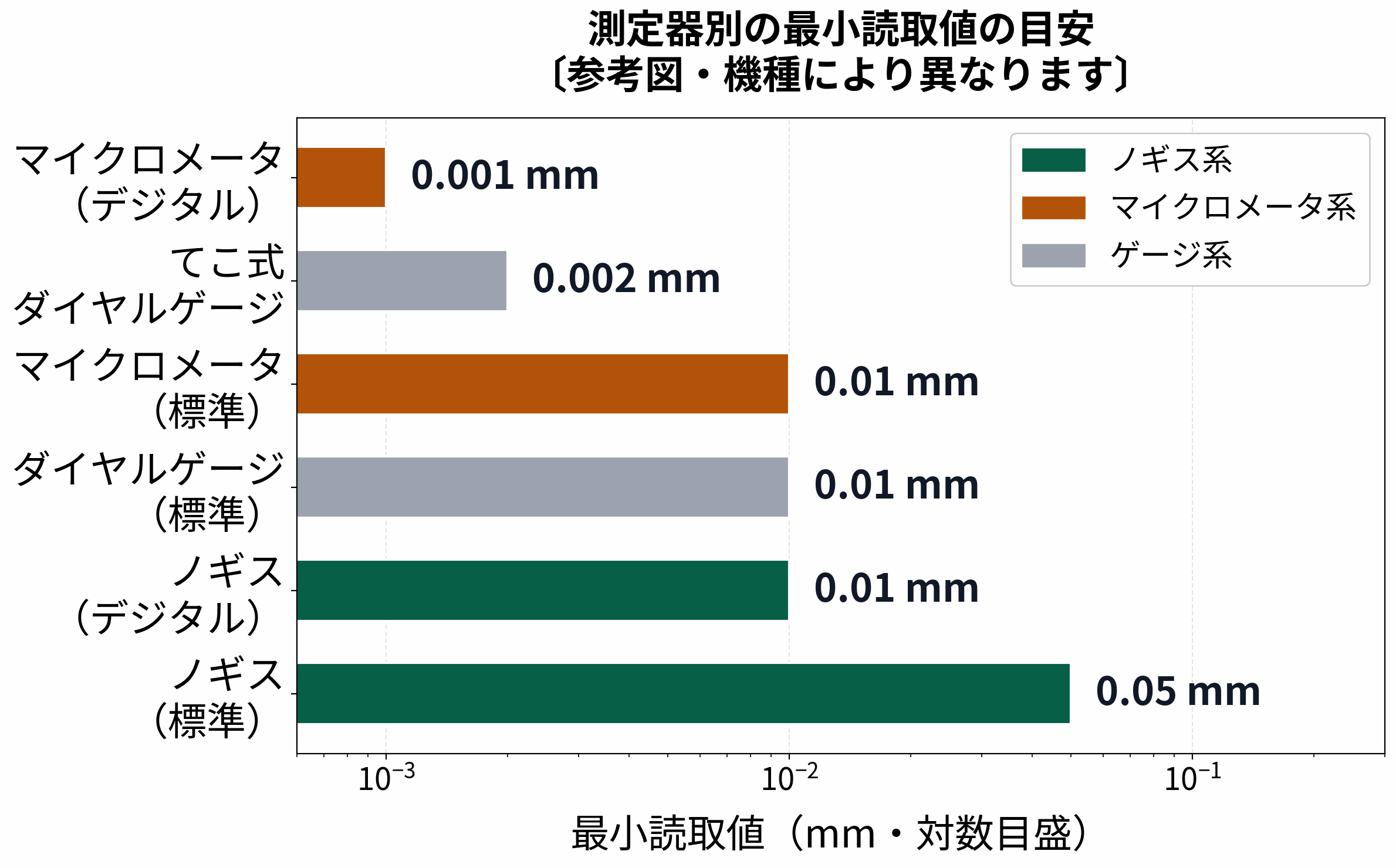

結論から言うと、ノギスは幅広い形状を手早く測る汎用機、マイクロメータは狭い測定範囲を精密に測る専用機です。標準品の最小読取値はノギスが0.05mm、マイクロメータが0.01mmで、読み取れる細かさに5倍の差があります。
ノギスとは、本尺（メインスケール）とバーニヤ副尺という2本の目盛りの差を使って、目盛りの間隔より細かい値を読み取る測定器です。1本で外側寸法・内側寸法・深さ・段差の4種類を測れる汎用性が最大の強みです。
マイクロメータとは、精密なねじの送り量を回転角に変換して長さを読み取る測定器です。ねじ1回転あたりの進み量が決まっているため、シンブルの回転角を細かく分割すれば0.01mm単位の読み取りができます。その代わり測定範囲は0〜25mm、25〜50mmというように25mm刻みで機種が分かれます。
ノギスの読み方は？
ノギスは本尺で「1mm単位の値」を読み、副尺で「小数点以下」を読むという2段階で読み取ります。
- 副尺の「0」の線が本尺のどこにあるかを見て、その手前の目盛りを1mm単位で読む
- 副尺の目盛りのうち、本尺の目盛りと一直線に重なっている線を探す
- 重なった副尺の線の番号が、そのまま小数点以下の値になる
たとえば副尺の0が本尺の12mmと13mmの間にあり、副尺の6番目の線が本尺と重なっていれば、読み値は12.30mmです（副尺1目盛りが0.05mmの場合）。標準的なノギスの副尺は20等分されており、1目盛りが0.05mmに対応します。
デジタルノギスであれば0.01mm単位で数値が直接表示されるため、読み取り誤差そのものは減ります。ただし後述するとおり、表示が細かいことと測定値が正確であることは別の話です。
マイクロメータの読み方は？
マイクロメータはスリーブ（固定側）で0.5mm単位まで読み、シンブル（回転側）で0.01mm単位を読む構成です。
- スリーブの上下の目盛りを見て、シンブルの端が示す位置を0.5mm単位で読む
- シンブルの目盛りのうち、スリーブの基準線に合っている数字を読む
- 両者を足した値が読み値になる
スリーブが7.5mmを示し、シンブルが23を指していれば、読み値は7.73mmです。マイクロメータで重要なのがラチェットストップで、これは規定の測定力に達すると空回りして、それ以上締め付けられない仕組みです。測る人が変わっても締め付け力がそろうため、値の再現性が高くなります。
どちらを使えばいい？使い分けの判断基準
判断の軸は図面公差の幅です。測定器は一般に、判定したい公差幅の1/5〜1/10程度の細かさを持つものを選ぶという考え方があります。公差幅が0.1mmなら0.01〜0.02mm程度を読める測定器、つまりマイクロメータ側が候補になります。
| 比較項目 | ノギス | マイクロメータ |
|---|---|---|
| 最小読取値（標準品） | 0.05mm | 0.01mm |
| 測定範囲 | 0〜150mmを1本でカバー | 25mm刻みで機種が分かれる |
| 測れる対象 | 外側・内側・深さ・段差 | 主に外側寸法 |
| 測定力の管理 | 手加減に依存する | ラチェットで一定になる |
| 1点あたりの測定時間 | 短い | やや長い |
| 向いている場面 | 公差が緩く形状が多様な確認 | 公差が厳しい寸法の合否判定 |
なお最小読取値は「どこまで細かく表示できるか」であって、「どこまで正確に測れるか」ではありません。JIS B 7507ではノギスの器差（許容される誤差）が規定されており、0.01mm表示のデジタルノギスであっても、器差はその表示分解能より大きくなります。
なぜ同じ部品を測っても値がばらつくのか？
測定値のばらつきは、腕前の問題である前に物理的な要因で説明できます。主な原因は次の4つです。
測定力のばらつき
ノギスは押し当てる強さが人によって変わります。柔らかい樹脂やゴム、薄板では、強く挟むほど小さい値が出ます。マイクロメータのラチェットストップは、この要因を機構で潰す仕組みです。
温度の影響
JIS B 0680では、長さ測定の標準基準温度が20℃と定められています。金属は温めれば伸びるため、加工直後の高温な部品をそのまま測れば大きめの値が出ます。精密な寸法ほど、部品と測定器を室温になじませてから測る必要があります。手で長時間握った測定器自体が温まることも誤差の原因です。
アッベの原理から外れること
アッベの原理とは、測定対象と目盛りを同一直線上に置くと誤差が小さくなるという原則です。マイクロメータはこの配置を満たしますが、ノギスは目盛りと測定面がずれた構造のため、ジョウの先端側で測るほど、わずかな傾きが誤差として拡大します。ノギスは奥まで差し込んで根元側で測るのが基本です。
視差（読み取り角度）
目盛りを斜めから見ると、線の重なりが1目盛りずれて見えることがあります。アナログのノギスやダイヤルゲージでは、目盛り面の真正面から読むだけで再現性が変わります。
測定値の合否判定が人によって変わるのはなぜ？
測定器を精密なものに替えても、判定のばらつきが残ることがあります。測定器の性能ではなく、判定に使う前提が共有されていないためです。どの位置を何回測るのか、公差ぎりぎりの値をどう扱うのか、といった前提が個人の経験に閉じていると、値は同じでも結論が分かれます。
そもそも合否判定の土台になるのは、図面に書かれた公差です。
寸法公差とは、図面で指定した基準寸法に対して、製造上許される寸法のばらつきの幅のことです。
幾何公差とは？種類・記号・データムの読み方と寸法公差との違いを図解で解説【2026年版】
その公差をどう設定するかが、測定の手間そのものを決めます。
公差を理解せずに厳しくしすぎると加工コストが膨らみ、緩すぎると組み立てや動作で不具合が出ます。
表面粗さとは？Ra・Rzの違いと図面記号の読み方・加工方法別の目安を図解で解説【2026年版】
「簡易的に測った値を合否判定に使ってよいか」という論点は、硬さ試験でも同じ形で現れます。
参考値としては使えますが、合否判定には使えません。換算は材料・硬さ域で誤差があるため、図面で指定された試験方式で実測するのが原則です。
硬さとは？ロックウェル・ビッカース・ブリネルの違いと硬さ換算・図面指示を図解で解説【2026年版】
測定器の選定と同じくらい、「どの条件で測った値を正とするか」を記録して引き継げる形にしておくことが、判定差を減らす近道です。測定条件が個人のメモに閉じている状態を整理したい場合は、業務診断で現状の情報の流れを整理するところから始められます。
測定のばらつきを減らす自己診断チェックリスト
- 図面公差に対して、使っている測定器の細かさは1/5〜1/10を満たしているか
- 加工直後の部品を、温度がなじむ前に測っていないか
- ノギスをジョウの先端側で測る運用が常態化していないか
- 同じ寸法を「どの位置で何回測るか」が図面や検査要領で決まっているか
- 公差ぎりぎりの値が出たときの扱いが、担当者ごとに違っていないか
よくある質問（FAQ）
デジタルノギスがあればマイクロメータは不要ですか？
不要にはなりません。デジタルノギスの0.01mm表示は分解能であり、器差はそれより大きくなります。またノギスは構造上アッベの原理から外れるため、公差が厳しい寸法の合否判定にはマイクロメータを使うのが基本です。
ノギスで内径を測ると小さめの値が出るのはなぜですか？
内側用ジョウの先端に丸みがあり、真の直径線上に当たっていないためです。穴の中でノギスを少し振って最大値を探す、という測り方で改善しますが、精度が必要な内径にはシリンダゲージなど専用の測定器を使います。
マイクロメータのゼロ点は毎回確認すべきですか？
測定を始める前に確認するのが基本です。0〜25mm品はアンビルとスピンドルを直接密着させ、25mm以上の機種は付属の基準棒を使ってゼロ点を確認します。落下や温度変化でゼロ点はずれます。
測定器の校正はどのくらいの頻度で必要ですか？
法律で一律に決まった間隔はなく、使用頻度・測定対象の重要度・過去の校正結果をもとに各社が定めます。品質マネジメントシステムを運用している場合は、監視・測定に用いる機器の管理方法を自社の規定として定めておく必要があります。
まとめ
ノギスとマイクロメータは上位互換の関係ではなく、役割が違う道具です。形状が多様で公差が緩い確認にはノギス、公差が厳しい寸法の合否判定にはマイクロメータ、という住み分けが基本になります。
そのうえで、測定値のばらつきは測定器だけでは解決しません。測定力・温度・アッベの原理・視差という物理要因に加え、測定条件と判定基準が共有されているかどうかが、最終的な判定差を左右します。
出典
- JIS B 7507「ノギス」（日本産業規格）
- JIS B 7502「マイクロメータ」（日本産業規格）
- JIS B 7503「ダイヤルゲージ」（日本産業規格）
- JIS B 0680「製品の幾何特性仕様（GPS）－標準基準温度」（日本産業規格）
- JIS Q 9001:2015「品質マネジメントシステム－要求事項」箇条7.1.5（監視及び測定のための資源）
- 本記事中の最小読取値および測定範囲は一般的な標準品の目安であり、実際の仕様は機種により異なります
