その治具がなぜその形なのか、作った本人しか答えられない——治具の設計意図が個人に閉じる構造と、業務OSでそろえられる範囲
この記事の要点
- 治具の図面や現物は残っていても、「なぜその形にしたのか」という設計意図は、多くの現場で作った本人の記憶にしか残っていません。
- 属人化の主因は個人の力量ではなく、設計意図・改造履歴・流用判断という3つの情報が、組織ではなく個人に蓄積される業務構造にあります。
- 現場で治具を改造しても図面に戻らないため、現物と図面の乖離が進み、流用や再製作のたびに現物確認と本人への問い合わせが必要になります。
- 業務OS（AIエージェント基盤）がそろえられるのは、類似治具の検索、設計意図・改造履歴の提示、段取り条件の共有まで。使う／作り直すの最終判断は人が担います。
- 自己診断チェックリスト5項目で、自社の治具情報がどこまで「人」ではなく「治具ID」に紐づいているかを確認できます。
「この治具、何の製品用か分かる人いますか」。治具棚の前で、そんな会話が交わされる工場は少なくありません。棚には似たような治具が並び、現物はあるのに用途が分からない。設計した担当者が異動や退職でいなくなると、なぜその形なのか、どの製品に使えるのか、誰も正確に答えられなくなります。
結論から言えば、これは担当者の記録不足でも現場の怠慢でもなく、治具に関する情報が「人」に紐づいたまま、「治具そのもの」に紐づけて残す仕組みがないという業務構造の問題です。
この記事では、治具の設計意図が個人に閉じる構造を3つに分解し、業務OS（AIエージェント基盤）でそろえられる範囲と、人が握り続けるべき判断を整理します。読み終えたときに、自社の治具情報のうち「まず治具IDに紐づけるべき1つ」が見えている状態を目指します。
治具とは？なぜ「作って終わり」で管理の外に置かれやすいのか？
治具とは、加工・組立・検査などの作業で、工作物を正しい位置に固定し、作業を誰がやっても同じように再現できるようにするための補助装置の総称です。専用の取付具や位置決め具、検査用のゲージ類まで含めて「治工具」と呼ぶ現場もあります。
治具が管理の外に置かれやすい理由は、製品図面と違って納品物ではないからです。製品の図面や検査成績書は客先に提出するため、番号体系や改訂管理のルールが整備されます。一方、治具は社内で完結する中間成果物であり、作った瞬間に目的を果たしてしまうため、「作った後にどう管理するか」のルールが後回しになります。設計は設計部門か生産技術部門、製作は社内の治工具係か外注、使うのは製造現場——と関係者が部門をまたぐことも、責任の所在を曖昧にします。
その結果、治具の情報は「作った人」「使い慣れた人」の中に蓄積され、組織の資産になりません。ベテランの頭の中には、どの治具がどの製品用で、どこを改造してあり、何に流用できるかの地図があります。しかしその地図は、本人と一緒に現場からいなくなります。
治具まわりの時間は、どこに消えているのか？
治具の属人化は、退職時に一度だけ顕在化する問題ではなく、日々の段取り時間を静かに削っています。過去の治具を探す、使えるかどうか現物合わせで確かめる、分からなければ設計者に問い合わせて回答を待つ——こうした「本来の段取りではない時間」が、段取り替えのたびに積み上がります。

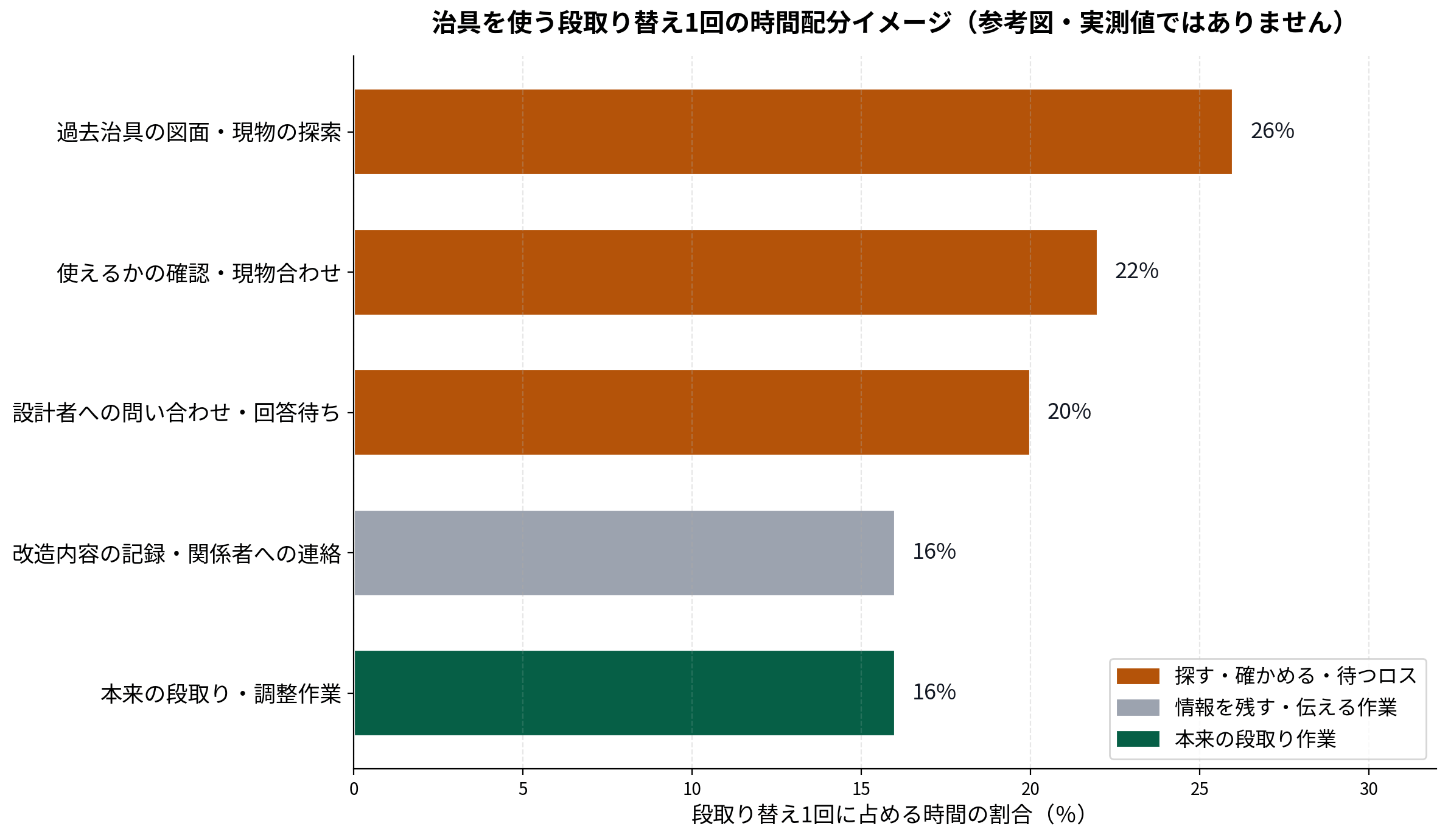

上の図は、治具を使う段取り替え1回の時間配分を模式化した参考図です（実測値ではありません。作業内容や現場の管理状態によって割合は大きく変わります）。注目してほしいのは個々の数字ではなく構造です。「探す・確かめる・待つ」に時間の半分以上が食われ、本来の段取り・調整作業が2割を切る——この構造に心当たりがあるなら、それは作業者のスキルの問題ではなく、治具の情報が引き出せる形で残っていないことの結果です。
治具の設計意図が個人に閉じる3つの構造とは？
治具の属人化は「記録を残さない人が悪い」という意志の問題として語られがちですが、実際には3つの構造が重なって起きています。
構造1：設計意図が「図面に書けない情報」のまま残らない
治具図面には形状と寸法は残ります。しかし「なぜこの逃がしを付けたのか」「なぜこの材質にしたのか」「前の治具で何が起きたからこの構造にしたのか」という判断の根拠を書く欄は、図面にはありません。設計意図は打ち合わせのメモや本人の記憶に散り、図面だけが残ります。後任者は図面から形はコピーできても、判断はコピーできません。ラインの立ち上げノウハウが標準化されない構造を扱った記事では、この点を次のように整理しました。
つまり、属人化は意志の問題ではなく、引き継ぐべき情報をどこにも構造として持っていないことの結果です。
新しいラインの立ち上げが毎回ゼロからになる——量産移行のノウハウが標準化されない構造と、生産技術OSで蓄積・再利用する順番
治具も同じです。設計意図を残す「構造」——つまり、治具IDに紐づけて意図を書き残す決まった場所——が存在しない限り、どれだけ真面目な担当者でも意図は残せません。
構造2：現場での改造が図面に戻らない
治具は使いながら育つ道具です。現場で「少し削れば使いやすくなる」「クランプ位置を変えれば早くなる」と手が入り、現物は改良されていきます。問題は、その改造が図面に戻らないことです。現物だけが進化し、図面は初版のまま——この乖離が進むと、図面を信じて再製作した治具が現場で使えない、という手戻りが起きます。納入装置の完成図書づくりが属人化する構造を扱った記事では、同型の構造をこう指摘しました。
属人化の主因は、流用元・仕様差分・改訂履歴という作成に必要な3つの情報が、組織ではなく個人のフォルダと記憶に蓄積される業務構造にあります。
同じ装置の取扱説明書を、また一から組んでいる——完成図書づくりが属人化する構造と、業務OSでそろえられる範囲
完成図書で起きていることと治具で起きていることは、対象が書類か現物かの違いだけで、情報が個人のフォルダと記憶に蓄積されるという構造は同じです。
構造3：流用判断が「作った本人への問い合わせ」でしか成立しない
新しい案件で「似た治具が前にあったはず」と思っても、どの治具が近いか、そのまま使えるか、どこを直せば使えるかを判断できるのは、多くの場合作った本人だけです。本人が捕まらなければ、確実な道は新規製作になります。こうして似た治具が増殖し、治具棚が埋まり、保管スペースと製作費が膨らみ、さらに探しにくくなる——という循環に入ります。
3つの構造をまとめると、治具に関する情報の置き場所が「人」になっていることが共通の根です。下の図は、5種類の治具情報について、個人に閉じた運用と業務基盤に載せた運用を対比したものです。
| 治具に関わる情報 | 個人に閉じた運用で起きること | 業務基盤に載せられる範囲 | 人が握り続ける判断 |
|---|---|---|---|
| 設計意図 | 本人の記憶にだけ残り、退職とともに消える | 治具IDに紐づけた意図・根拠の記録と提示 | 意図をどこまで言語化するか |
| 図面・3Dモデル | 個人フォルダや外注先に分散 | 製品・設備・工程と関連付けた一元管理と検索 | 図面の正否の最終確認 |
| 改造履歴 | 現物だけが変わり、図面は初版のまま | 改造の内容・理由・日付の履歴化と差分提示 | 改造を図面に反映するかどうか |
| 流用判断 | 作った本人への問い合わせ頼み | 類似治具の検索と比較材料の提示 | 使う／直す／新作するの決定 |
| 段取り条件 | 口頭とメモで属人的に伝承 | 治具に紐づく手順・条件としての共有 | 条件を変えるときの妥当性評価 |
自社の治具まわりで、探す・確かめる・問い合わせる時間がどこで発生しているかを切り分けたい方には、無料の業務診断で現状の治具情報の置き場所を棚卸しする方法もあります。
業務OSでそろえられる範囲はどこまでか？
業務OSとは、図面・帳票・履歴などの散在した業務情報を構造化して蓄積し、AIエージェントが検索・照合・下書き作成などの「判断材料をそろえる工程」を代行できるようにする業務基盤のことです。治具管理に当てはめると、そろえられるのは次の範囲です。
- 治具台帳の構造化：治具ID×対象製品×対象設備×工程で治具情報を関連付け、「この製品の穴あけに使える治具」を条件で検索できる状態にする
- 設計意図・改造履歴の記録の型化：意図や改造理由を書き残す場所と項目を固定し、記録の負荷を最小化する
- 類似治具の提示：新規案件の図面や条件から、過去の類似治具と相違点の候補を提示する
- 段取り条件の共有：治具に紐づくクランプ位置・締付けトルク・使用上の注意を、使う人が現場で引き出せるようにする
一方で、そろえた材料をもとに「この治具を使う」「改造して使う」「新作する」を決めるのは人の仕事です。設備保全の判断の属人化を扱った記事で整理したとおり、効くのは判断の自動化ではありません。
しかし設備保全で本当に効くのは、判断そのものの自動化ではなく、判断材料をそろえる工程の自動化です。
設備保全の「いつ手を打つか」が人によって変わる構造——予防保全の判断が属人化する理由と、生産技術OSで標準化できる範囲
治具でも同じです。流用可否の最終判断、加工精度や安全性への影響評価、作り直しの投資判断は人が握り続けます。業務OSが変えるのは、その判断の手前で「材料が誰でも引き出せる状態」を作る部分です。
「治具台帳は前にも作ったが、続かなかった」への答え
この話をすると、多くの現場から「治具台帳なら昔作った。でも更新されなくなった」という反応が返ってきます。もっともな指摘です。台帳整備が続かないのは、記録する人に負荷が乗る一方で、記録した本人にはリターンがほとんどないからです。ベテランは記録しなくても自分の記憶で仕事が回るため、記録は「他人のための余計な仕事」になります。
続けるための設計は、入口（登録）ではなく出口（検索・提示）から考えることです。記録した情報が翌週の自分の段取りを速くする、問い合わせ対応を減らす——記録者本人が最初の受益者になる循環ができて、初めて台帳は生きた情報になります。だからこそ、全治具の一斉登録から始めるのではなく、問い合わせが多い治具・流用頻度が高い治具から小さく始めて、検索される実績を先に作ることをおすすめします。また、「完璧な記録様式を作ってから運用する」のも失敗パターンです。項目は最小限（意図・改造理由・対象製品）から始め、使われ方を見て育てるほうが定着します。
明日からできる3つのステップ
- 問い合わせの多い治具を10個選ぶ：直近3ヶ月で「これ何用？」「使っていい？」と聞かれた治具を現場ヒアリングで挙げる
- その10個に治具IDを付け、意図・対象製品・改造履歴を1枚に集約する：様式は最小限でよい。現物の写真1枚でも効果がある
- 次の段取り替えで「探索・確認・問い合わせ」の時間を測る：改善前後の差分が、横展開の説得材料になる
自己診断チェックリスト
- 治具に一意のIDが付いており、ID から図面・対象製品・保管場所をたどれる
- 「なぜこの形か」という設計意図が、本人以外も読める場所に残っている
- 現場で治具を改造したとき、内容と理由が記録される決まった場所がある
- 新規案件で、類似治具を本人に聞かずに探せる手段がある
- 治具の段取り条件（クランプ位置・締付け条件など）が治具に紐づいて共有されている
3つ以上当てはまらない場合、治具情報の置き場所が「人」に寄っている可能性が高い状態です。どこから手を付けるべきかを切り分けたい方は、無料の業務診断をご活用ください。
よくある質問
治具管理システムを導入すれば属人化は解決しますか？
台帳システムの導入だけでは解決しないことが多いです。理由は、システムは「置き場所」を提供しますが、設計意図や改造理由という「図面に書けない情報」を書き残す運用と、記録者本人が受益する循環がなければ更新が止まるからです。出口（検索・提示）から設計し、対象を絞って小さく始めることが定着の条件です。
従業員数十人の工場でも治具の属人化対策は必要ですか？
必要性はむしろ高いと考えられます。少人数の現場ほど治具の知識が特定の1〜2名に集中しやすく、その方の退職・休職が段取り業務全体の停止に直結するためです。ただし、いきなり全治具を対象にする必要はなく、問い合わせの多い治具10個からの部分着手で効果を確認できます。
過去に作った治具の設計意図は、今からでも残せますか？
残せます。設計者が在籍しているうちに、流用頻度の高い治具から順に「なぜこの形か」「過去に何が起きたか」を短時間のヒアリングで記録する方法が現実的です。全数を完璧に文書化するより、よく使う治具の意図を一問一答形式で残すほうが、負荷対効果が高くなります。
出典・参考資料
- 経済産業省・厚生労働省・文部科学省「ものづくり白書（2024年版）」——製造業における人材確保・技能継承の課題
- JIS Q 9001:2015（品質マネジメントシステム—要求事項）箇条7.1.3（インフラストラクチャ）・箇条7.5（文書化した情報）——プロセス運用に必要な設備・文書管理の要求事項
- 本文中の時間配分の図は構造を説明するための参考図であり、実測値ではありません。割合は現場の管理状態・作業内容により大きく変わります。
