装置の可動部を設計するとき、あるいはカタログで「LMガイド」「直動案内」という言葉を見たとき、リニアガイドが何をしている部品なのか、なぜこの部品がなければ精度が出ないのかが曖昧なまま選定していないでしょうか。搬送テーブル、XYステージ、直交ロボットの各軸——直線運動を伴う機構のほとんどにリニアガイドが入っています。

結論から言うと、リニアガイドとは「レールの上をボール（またはローラー）で支えながら、スライドブロックを直線方向にだけ滑らかに案内する機械要素」です。摩擦が小さく、上下・左右・モーメントの荷重を1本で受けられるため、少ない力で高い位置決め精度を出せます。この記事では、構造・種類（ボール式／ローラー式）・精度等級・予圧・選び方の4ステップまでを、すべり案内との比較や図解でまとめて解説します。

この記事の要点

• リニアガイドとは、レール上をボール（転動体）で支えて直線運動だけを案内する機械要素。「直動案内」「LMガイド」とも呼ばれます。
• すべり案内に比べて摩擦が桁違いに小さいため、少ない駆動力で滑らかに動き、位置決め精度と繰り返し精度を出しやすいのが最大の特長です。
• ボール式は高速・低摩擦、ローラー式は高剛性・高負荷。用途の荷重と精度で選び分けます。
• 精度は「精度等級」、剛性・ガタは「予圧」で決まる。カタログの記号はこの2軸で読み解けます。
• 選び方は「荷重の向きと大きさ→ストローク・速度→精度等級→予圧」の順で絞り込むと外しにくくなります。

リニアガイドとは？直動案内・LMガイドとの違いは？

リニアガイドとは、レール（軌道）とスライドブロックの間に転動体（ボールまたはローラー）を並べ、その転がりによって直線方向の運動だけを滑らかに案内する機械要素です。日本産業規格（JIS B 1192）では「直動転がり案内」と呼ばれ、メーカーによっては「LMガイド」「リニアウェイ」「リニアモーションガイド」などの製品名で呼ばれます。呼び方は違っても、レール上をボールで支えて直進させるという基本構造は共通です。

スライドブロックの内部では、ボールが荷重を受ける負荷域と、荷重から解放されて戻る無負荷域を巡る「循環路」を回り続けます。この循環構造があるため、ストロークの長いレールでも同じブロックが端から端まで走行できます。ブロックの上に搬送テーブルや加工ヘッド、ロボットアームなどを載せ、モータやボールねじ、エアシリンダなどの駆動源で押し引きすることで、狙った位置へ正確に動かせます。

なぜリニアガイドは少ない力で高精度に動くのか？

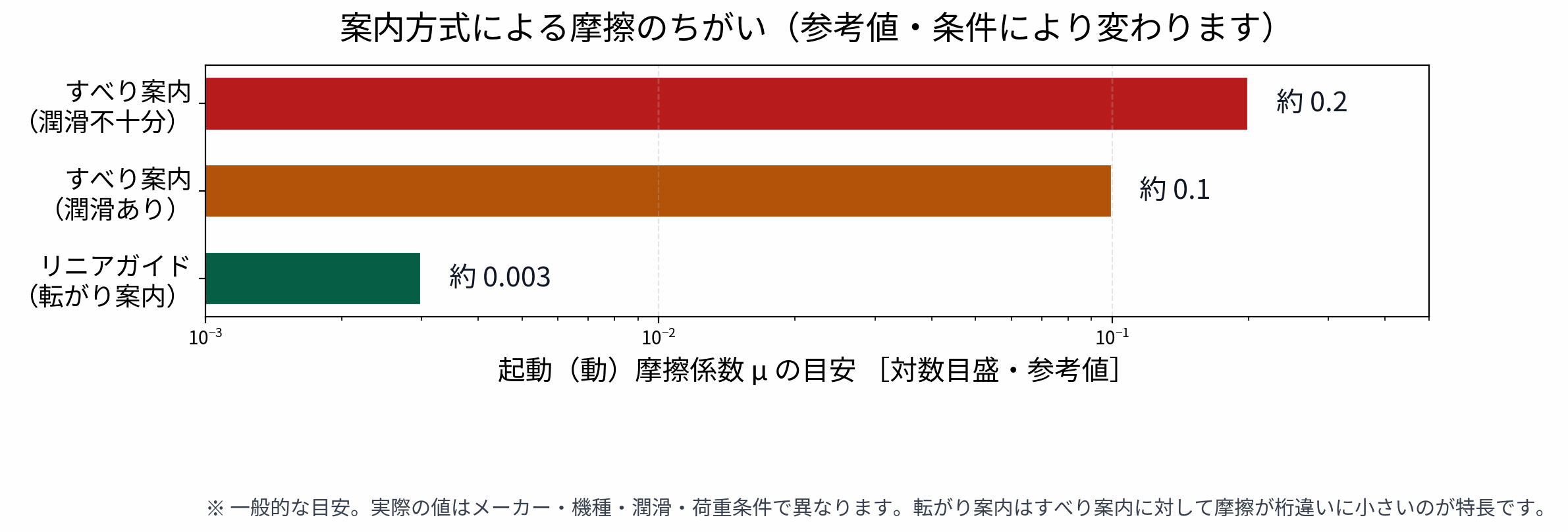

理由は、面で滑らせる「すべり案内」ではなく、点や線で転がす「転がり案内」だからです。物体を滑らせるより転がすほうが摩擦は小さく、リニアガイドの動摩擦係数はすべり案内に比べて一桁から二桁小さくなります。摩擦が小さいと、駆動に必要な力が減り、動き出しのカクつき（スティックスリップ）が起きにくく、発熱も抑えられます。結果として、位置決め精度・繰り返し精度・応答性のいずれもが向上します。

この「転がりで摩擦を減らす」考え方は、回転運動を支えるベアリング（転がり軸受）とまったく同じです。リニアガイドは、いわば軸受を直線運動に展開した部品だと捉えると理解が早くなります。

すべり軸受と比べて起動時の摩擦が小さく、潤滑管理が簡単で、規格品として入手しやすいという特徴があります。

ベアリング（転がり軸受）とは？種類の違いと型番の読み方・はめあいの選び方を図解で解説【2026年版】

リニアガイドの種類はどう違う？（ボール式とローラー式）

ボール式とローラー式は何が違う？

転動体の形が球（ボール）か円筒（ローラー）かで性格が分かれます。ボール式は転動体とレールが「点」で接触するため摩擦が小さく、高速・低推力に向きます。ローラー式は「線」で接触するため接触面積が大きく、高い剛性と大きな負荷容量を得られます。一般的な搬送・位置決めはボール式、重切削の工作機械や大荷重・高剛性が必要な軸はローラー式、という住み分けが目安です。

精度等級（ランク）とは？何で決まる？

精度等級とは、走行時の高さや幅の変動、真直度などをどこまで小さく抑えるかを段階で定めた区分です。JIS B 1192 では、普通級から高級・精密級・超精密級・超々精密級へと段階が上がり、上位ほど公差が小さくなります。等級が上がると価格も上がるため、必要な精度に対して過剰な等級を選ばないことが実務上のコツです。位置決めが要求されない単なる開閉・スライドなら普通級で足りることも多く、半導体・精密測定など数マイクロメートルを争う用途で上位等級を検討します。

予圧とは？なぜガタと剛性に効くのか？

予圧とは、ボールとレールの間にあらかじめ与えておく「わずかな締め代」のことです。予圧をかけるとガタ（すきま）がなくなり、剛性が上がって位置がぶれにくくなります。一方で予圧を強くしすぎると摩擦と発熱が増え、寿命に影響します。振動が少なく軽荷重なら予圧は弱め、モーメントや衝撃が加わる高剛性用途なら予圧を強め、というのが基本的な考え方です。精度等級と予圧は、カタログ記号を読み解く二つの軸だと覚えておくと選定が速くなります。

リニアガイドの選び方は？（選定4ステップ）

選定は次の4ステップで絞り込むと外しにくくなります。第一に荷重の向きと大きさを洗い出します。下向き（ラジアル）だけか、上向き・横荷重・モーメントも加わるかで、必要なサイズと本数が変わります。第二にストロークと速度・加速度を確認し、レール長さと許容速度を満たす形番を選びます。第三に必要な精度等級を、用途が求める位置決め精度から逆算して決めます。第四に予圧を、剛性要求と振動・衝撃の有無から選びます。この順で決めると、負荷計算・寿命計算・取り付け条件がつながり、後戻りが減ります。

駆動源（モータ）の選定と歩調を合わせることも重要です。案内側で摩擦や剛性が決まると、必要な推力やトルク、位置決め方式の要求が定まります。モータ選定の考え方は、案内の要求と裏表の関係にあります。

低速・短ストローク・一定負荷ならステッピング、高速・高精度・負荷変動が大きいならサーボ、が基本の使い分け。

サーボモータとステッピングモータの違いとは｜位置決め精度・脱調・選び方を図解で解説【2026年版】

取り付けで失敗しやすいポイントは？

2本のレールを平行に使う場合、取り付け面の平行度・平面度が出ていないと、こじれによって摩擦が増え、走行が重くなったり寿命が縮んだりします。基準側レールを突き当て面で位置決めし、従動側で許容差を吸収するのが定石です。また、ボルトの締め付け順序や締結トルクも精度に効きます。カタログの取り付け基準面・推奨トルクを守ることが、精度等級で買った性能を現場で活かす前提になります。

自己診断チェックリスト

自社の直動軸の設計・選定が属人化していないか、次の5項目で確認してみてください。

• 直動軸にかかる荷重（ラジアル・逆ラジアル・水平・モーメント）を数値で洗い出す手順が共有されているか
• ボール式／ローラー式の選定理由が、担当者本人以外にも説明できる形で残っているか
• 精度等級と予圧の選定根拠が、案件ごとにドキュメント化されているか
• 過去に選定した形番・寿命計算・取り付け条件を、次の設計で検索・再利用できるか
• 取り付け不良による走行不良・早期摩耗の再発防止が、個人の記憶ではなく仕組みで回っているか

「ベテランに聞かないと最適な形番が出てこない」「同じような直動軸を毎回ゼロから選び直している」——そう感じたら、部品選定のノウハウを個人から業務の仕組みへ移す時期かもしれません。

部品標準化とは、部品の種類を無理に減らす活動ではなく、新規登録の前に「既存で足りるか」を判断できる状態をつくることです。

同じような部品が毎回新しい型番で登録される——部品マスタが増え続ける構造と、業務OSでそろえられる範囲

部品選定のノウハウが特定の人に集中していませんか？

直動軸やモータの選定基準を業務の仕組みに載せられるか、まずは自社の一製品群で棚卸ししてみると判定できます。業務診断では、どの選定判断が属人化しているかを一緒に整理します。

無料の業務診断を申し込む

よくある質問（FAQ）

リニアガイドとリニアブッシュの違いは？

リニアブッシュは丸軸（シャフト）に沿って直線運動を案内する部品で、円筒状のブッシュ内をボールが循環します。回転方向を拘束しないため、モーメント荷重や高い剛性が必要な用途にはリニアガイド（レール式）のほうが向きます。軽荷重で単純な上下・前後動ならリニアブッシュ、位置決め精度やモーメント支持が要るならリニアガイド、が使い分けの目安です。

リニアガイドのメンテナンスは必要？

必要です。転動体とレールの潤滑が切れると摩耗が進むため、グリスや潤滑油の定期補給が前提です。多くの製品で潤滑ユニットや給脂口が用意されています。加えて、レール上への切粉・粉塵の侵入を防ぐシールやカバーの状態確認も、寿命を保つうえで重要です。

1軸に何本のブロックを使えばいい？

荷重とモーメント、テーブルの大きさで決まります。長いテーブルやモーメントが大きい用途では、1本のレールに2個のブロックを配し、さらに2本のレールを平行に使う「2レール4ブロック」が一般的です。負荷と必要剛性を計算し、寿命が要求年数を満たす構成を選びます。

まとめ

リニアガイドは、レール上をボールで支えて直線運動を案内し、少ない力で高い精度を出すための機械要素です。ボール式かローラー式か、精度等級はどこか、予圧はどう選ぶか——この3点を、荷重・ストローク・精度の要求から順に決めれば、選定は再現性のある作業になります。そして、その選定基準を個人の経験ではなく業務の仕組みに残せれば、次の設計はさらに速く、確実になります。
